Блок управления раздаткой, бюджетный вариант.

[daf1971]

8 минут назад, Vov76x сказал:

делать задержку после нажатия на педаль сцепления сколько угодно. Минус то что при каждом пользовании сцеплением будет включаться муфта.

....только в режиме переключения на 4Н и 4Low. Не?

[MaxAlex]

21 минуту назад, daf1971 сказал:

....только в режиме переключения на 4Н и 4Low. Не?

Достаточно на 4Н

Режим  4Low включается только на остановленой машине. В этом случае электромуфта не нужна

[daf1971]

3 минуты назад, MaxAlex сказал:

Достаточно на 4Н

Режим  4Low включается только на остановленой машине. В этом случае электромуфта не нужна

Я имел ввиду, что муфта будет при нажатии сцепы включаться только при переключениях схемы, а не тока постоянно - на заденм приводе, на полном и тд



[Vov76x]

1 час назад, daf1971 сказал:

....только в режиме переключения на 4Н и 4Low. Не?

Для такого простого алгоритма нужно не слабо усложнить схему. Тогда уже лучше сразу реле времени.

Пока что просто реализовать включение муфты именно при каждом нажатии сцепы.

[Pavluha_UZ]

59 минут назад, Vov76x сказал:

Для такого простого алгоритма нужно не слабо усложнить схему. Тогда уже лучше сразу реле времени.

Пока что просто реализовать включение муфты именно при каждом нажатии сцепы.

На штатном блоке при включении 4WD сцепление не нужно.

Вот и думайте...

[daf1971]

27 минут назад, Pavluha_UZ сказал:

На штатном блоке при включении 4WD сцепление не нужно.

Вот и думайте...

О чем думать? И при чем тут штатный блок?

[Pavluha_UZ]

Только что, daf1971 сказал:

О чем думать? И при чем тут штатный блок?

О том, что при включении полного привода не надо нажимать сцепление.

Просто щёлкнул, и поехал.

[daf1971]

Только что, Pavluha_UZ сказал:

О том, что при включении полного привода не надо нажимать сцепление.

Просто щёлкнул, и поехал.

На штатном да, но тема про другое..и замечание не в тему

[Pavluha_UZ]

1 час назад, daf1971 сказал:

На штатном да, но тема про другое..и замечание не в тему

Чем не в тему?

Сделайте всё релюхами так, как на штатном блоке.

[daf1971]

13 минут назад, Pavluha_UZ сказал:

Чем не в тему?

Сделайте всё релюхами так, как на штатном блоке.



[Vov76x]

Купил реле паузы. Аналог 723.3777.

Но в реле все навыворот. После отключения "+" на управляющем проводе, реле отключает размыкает контакты через 3...5 с.

А мне то нужна задержка после включения а не после отключения.

Но допускаю что схему включения кто-то перекрутил. Пытаюсь найти разумное решение.

[Vov76x]

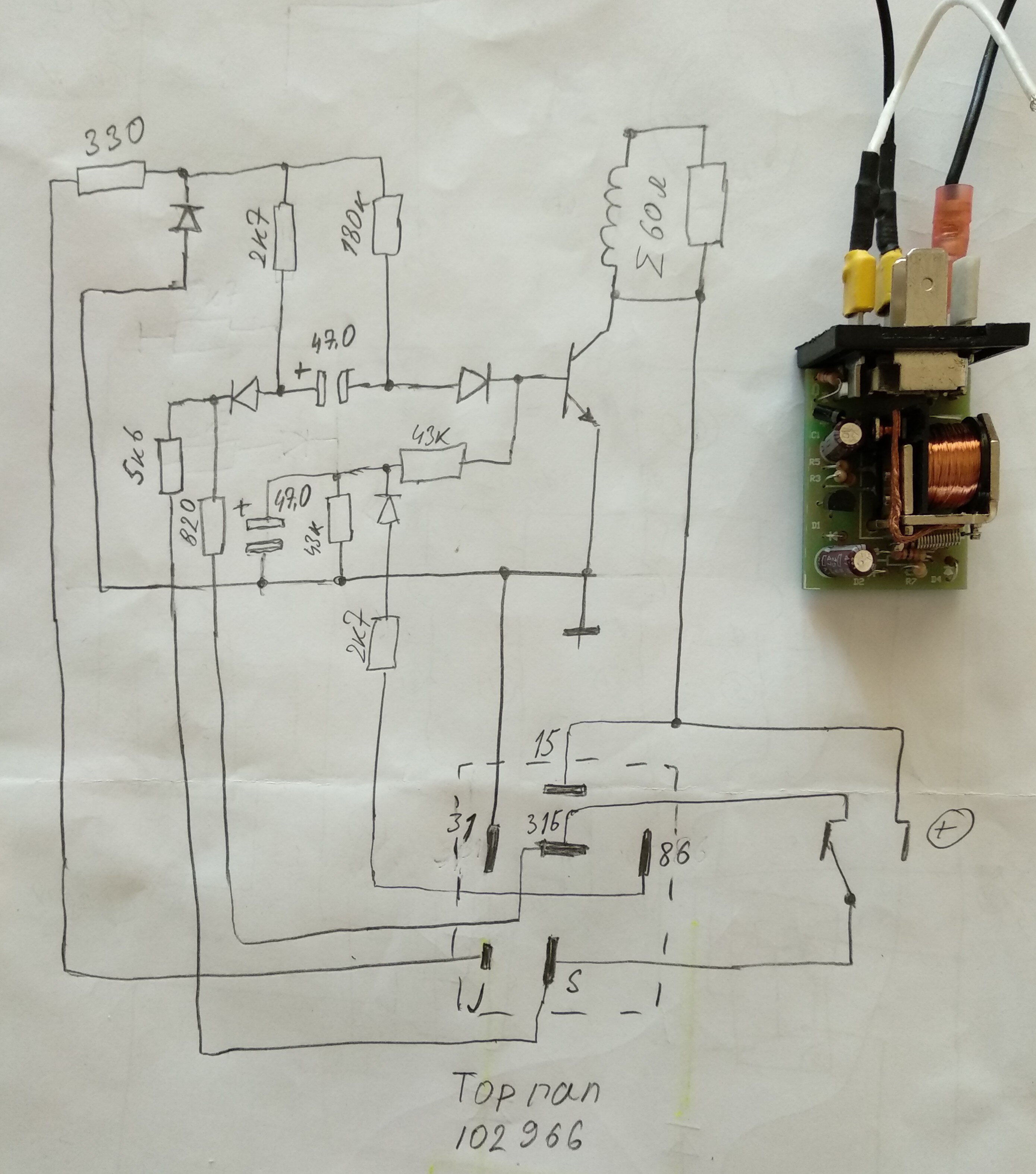

Разрисовал схему реле Topran 102 966, и размышляю как оно может работать.

По описаниям умельцев в интернете (заводское описание не нашел) получается так:

J - включает прерывистый режим

S - управление



Изменено 20 сентября, 2020 пользователем Vov76x
схема

[Vov76x]

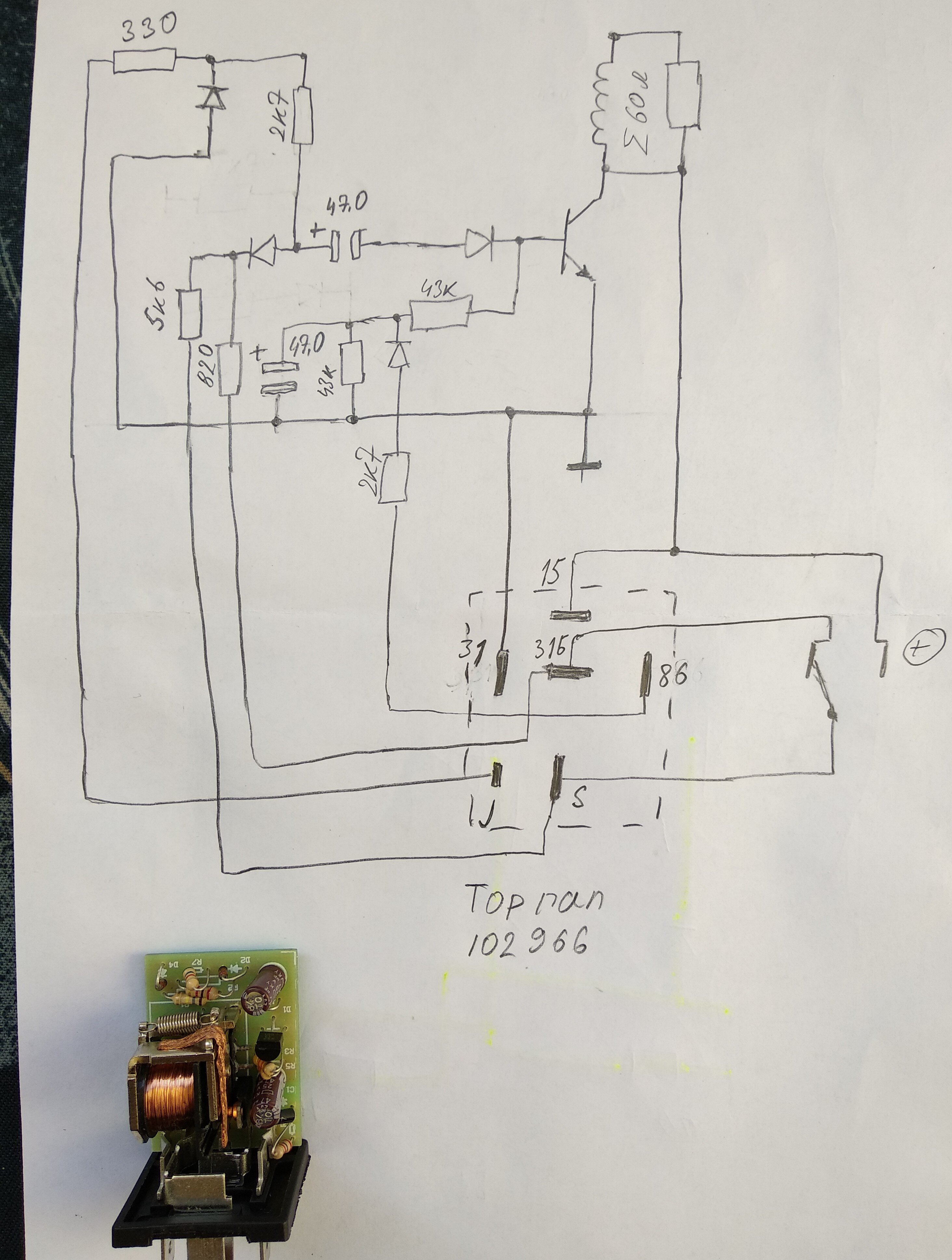

Ещё нашелся в схеме резистор на 180к.

Который точно не даёт работать схеме как мне нужно.

[maks1978]

Это реле импульсного питания. Тебе же нужно реле задержки включения.

Можно и это переделать, конечно, перепахав саму схему и выкинув половину оттуда, но все упрется в наличии электролита в схеме (плохо, плавать будет ёмкость от минусовой температуры  для задержки открытия транзистора) и сама настройка времени бедет очень чувствительна к параметрам каждого элемента. Например, транзистор поменял - время уплыли.

Не понятен вывод 86... Куда он подключается? Если на него подать плюс питания, то поидее и должна быть задержка открытия транзистора.

Изменено 20 сентября, 2020 пользователем maks1978

[Pavluha_UZ]

Вы не думаете, что родной блок включает электромуфту на время, исходя из оборотов кардана?

А вы своим реле недокрутите кардан передний и расхренячите всю раздатку.

[kodr]

Мне кажется перепутаны подключения 86 и 15

[MaxAlex]

12 часов назад, Pavluha_UZ сказал:

Вы не думаете, что родной блок включает электромуфту на время, исходя из оборотов кардана?

А вы своим реле недокрутите кардан передний и расхренячите всю раздатку.

Сильно сомневаюсь в том, что родной блок настолько умный, что включает электромуфту в зависимости от скорости.

[Pavluha_UZ]

2 часа назад, MaxAlex сказал:

Сильно сомневаюсь в том, что родной блок настолько умный, что включает электромуфту в зависимости от скорости.

Лёша, ну согласись, что при одинаковом электромагнитном поле, время синхронизации оборотов прямо пропорционально оборотам, до которых надо раскрутить.

[MaxAlex]

18 минут назад, Pavluha_UZ сказал:

Лёша, ну согласись, что при одинаковом электромагнитном поле, время синхронизации оборотов прямо пропорционально оборотам, до которых надо раскрутить.

Ты не понимаешь как это все сделало в раздатке.

Там тупо электромагнит шестеренку к себе притягивает и тем самым вводит в зацепление не с собой, а с другой шестеренкой.

[Pavluha_UZ]

1 минуту назад, MaxAlex сказал:

Ты не понимаешь как это все сделало в раздатке.

Там тупо электромагнит шестеренку к себе притягивает и тем самым вводит в зацепление не с собой, а с другой шестеренкой.

Прекрасно понимаю.

Но момент инерции на разных оборотах разный.

Следовательно, время нужно разное на синхронизацию.

[MaxAlex]

16 минут назад, Pavluha_UZ сказал:

Прекрасно понимаю.

Но момент инерции на разных оборотах разный.

Следовательно, время нужно разное на синхронизацию.

 Вот судя по этим словам вообще не понимаешь.

[Pavluha_UZ]

10 минут назад, MaxAlex сказал:

 Вот судя по этим словам вообще не понимаешь.

Ну мы же не такие умные, как вы.

Это у вас без номера запчасти весь ремонт встаёт.

А мы на барахолке что-нибудь подберём...

[MaxAlex]

44 минуты назад, Pavluha_UZ сказал:

Ну мы же не такие умные, как вы.

Это у вас без номера запчасти весь ремонт встаёт.

А мы на барахолке что-нибудь подберём...

Мы перед началом ремонта закупаем необходимые запчасти и расходники. Плюс имеем неплохой складской запас самого необходимого. А не кидаемся сначала разбирать и потом по барахолкам не бегаем в поисках колхоза )))



-Скажите государю, что у англичан ружья кирпичом не чистят: пусть чтобы и у нас не чистили, а то храни Бог война, они стрелять не годятся

[Pavluha_UZ]

5 минут назад, MaxAlex сказал:

Мы перед началом ремонта закупаем необходимые запчасти и расходники.

Не вскрывая двигатель.

Ну-ну...

[MaxAlex]

24 минуты назад, Pavluha_UZ сказал:

Не вскрывая двигатель.

Ну-ну...

Совершенно верно. И двигатель тоже. Список заменяемых деталей известен всегда. Он неизменен. А способ: "О. Это вроде норм выглядит, еще походит" я не приемлю.
