1 час назад, Vov76x сказал:

Да едет машина только прямо. Уже с малым поворотом колес туго едет. По асфальту канеш ехал.

Таки сдернул бы шланг с клапана, или провод с самого клапана.

[Vov76x]

13 минут назад, автолюбитель михаил сказал:

Таки сдернул бы шланг с клапана, или провод с самого клапана.

Я готовлюсь к чистке хабов, думаю что там глина и ржавчина заедают. Утром как трогаюсь с поворотом то часто слышно скрежет внтутри.

А провод ведь и так отключен на хабах.

Изменено 11 сентября, 2020 пользователем Vov76x

[maks1978]

5 часов назад, Vov76x сказал:

Вот так получается с твоими обозначениями на энкодере.

блин, вот реально, я не пойму, как включить 4Н режим? Там нет привязки к земле в кнопке. Через кнопку "земля" подается только в режиме 2 Н и 4лоу.
Как ты его включаешь без доп. кнопки - нифига не пойму...

Изменено 11 сентября, 2020 пользователем maks1978

[Pavluha_UZ]

14 минут назад, maks1978 сказал:

блин, вот реально, я не пойму, как включить 4Н режим?

Плата ардуино, несколько транзисторов, немного пайки, и программа FLprog.

[Tigra74]

3 часа назад, Vov76x сказал:

Да едет машина только прямо. Уже с малым поворотом колес туго едет. По асфальту канеш ехал.

Так при таких симптомах это на "приговор" переднему мосту уже тянет. Похоже на писец ГП моста.

А хабы разлочены?

Изменено 11 сентября, 2020 пользователем Tigra74
дополнение

[Vov76x]

Нашел причину в схеме. )) Бегу проверять.

[maks1978]

1 час назад, Pavluha_UZ сказал:

Плата ардуино, несколько транзисторов, немного пайки, и программа FLprog.

Давай, помимо заявлений,  может ещё схемку какую для наглядности посмотрим?

А то я так тоже дохера чего нафантазировать могу.

[Pavluha_UZ]

13 минут назад, maks1978 сказал:

Давай, помимо заявлений,  может ещё схемку какую для наглядности посмотрим?

А то я так тоже дохера чего нафантазировать могу.

Схемка - она в плате зашита.

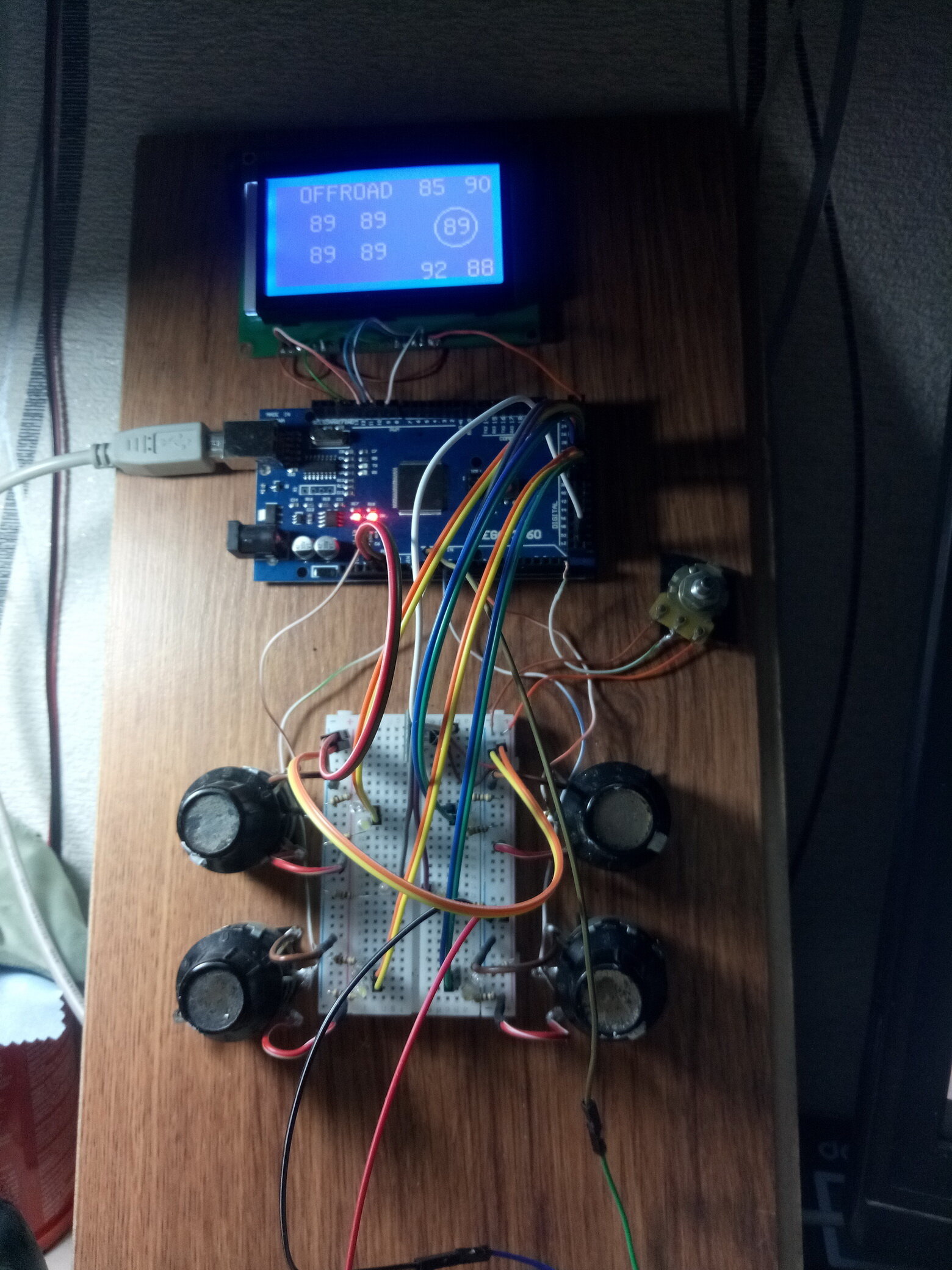

Эмулятор пневмоподвески на Атмега 2560

А вы харьтесь со своей кучей релюшек.

Изменено 11 сентября, 2020 пользователем Pavluha_UZ

[Vov76x]

3 часа назад, Pavluha_UZ сказал:

А вы харьтесь со своей кучей релюшек.

Поверь, собрать на транзисторах не труднее чем на реле. Но надёжность получиться хуже чем на родной плате с микросхемами.

Эти все мудрые полупроводники 100% дадут сбой. То что мы получаем на автомобилях прошло много испытаний и доработок и особый выбор радиоэлементов. Так что тягаться с ними посредством тех же транзисторов - не более чем хобби.

[Pavluha_UZ]

7 часов назад, Vov76x сказал:

Поверь, собрать на транзисторах не труднее чем на реле. Но надёжность получиться хуже чем на родной плате с микросхемами.

Эти все мудрые полупроводники 100% дадут сбой. То что мы получаем на автомобилях прошло много испытаний и доработок и особый выбор радиоэлементов. Так что тягаться с ними посредством тех же транзисторов - не более чем хобби.

Поверь, у реле тоже контакты подгорают. И искать потом, которое отказало не легче.

[daf1971]

11 часов назад, Pavluha_UZ сказал:

Схемка - она в плате зашита.

Эмулятор пневмоподвески на Атмега 2560

А вы харьтесь со своей кучей релюшек.

И что тут "харитится" - что ЭТО?

[daf1971]

58 минут назад, Pavluha_UZ сказал:

Поверь, у реле тоже контакты подгорают. И искать потом, которое отказало не легче.

Хм...до сих пор НИЧЕГО не пригорело..за 8 лет работы, а вот электронный блок дуба врезал за первый год...что-то не так? Нет..я конечно понимаю то же твердотельное реле и надежно и долговечно (и дорого)...а еще капризно, зависимо от темпр-ры нужно куча датчиков дополнительных, чтоб элетронное чудо работало.. оно удобно, легко конфигурится...но живет тока в идеальных (ну или около-идеальных условиях)...а вот в воде (под водой) от чего то перестает работатать..причем фатально и необратимо... реле выкинул, вставил новое - работает..а вот с блоком електронным не прокатит - нужен новый. Вся електронника у нас "комерциал" исполнения, а вот "индастриал" нет..ценник сооизмерим с самой машиной

[maks1978]

Сёрег, да успокойся, не нервничай.

Просто Паша решил хайп сорвать и лайков насобирать

Он наверное не знает, что для работы на автомобиле схему в плату питания ардуины не запихнуть. Ему наверное по барабану, что юсб шнурок пихать в разьем, что гену автомобильный подключать.

Паша наверное походу даже не представляет, а в чем же отличие проги внутри атмеги от схемы обвязки ее, как минимум, по питанию, как собственно и отличие эмулятора пневмы от управления двигателем раздатки.

А ещё он атмегу обучил управлять 10 амперным движком и 4 амперной муфтой своими хилыми выходами. А че, нах реле то? Все внутри картинки нарисовано..

Ты за кого тут всех принимаешь поэт?

[neon416]

В 11.09.2020 в 10:08, maks1978 сказал:

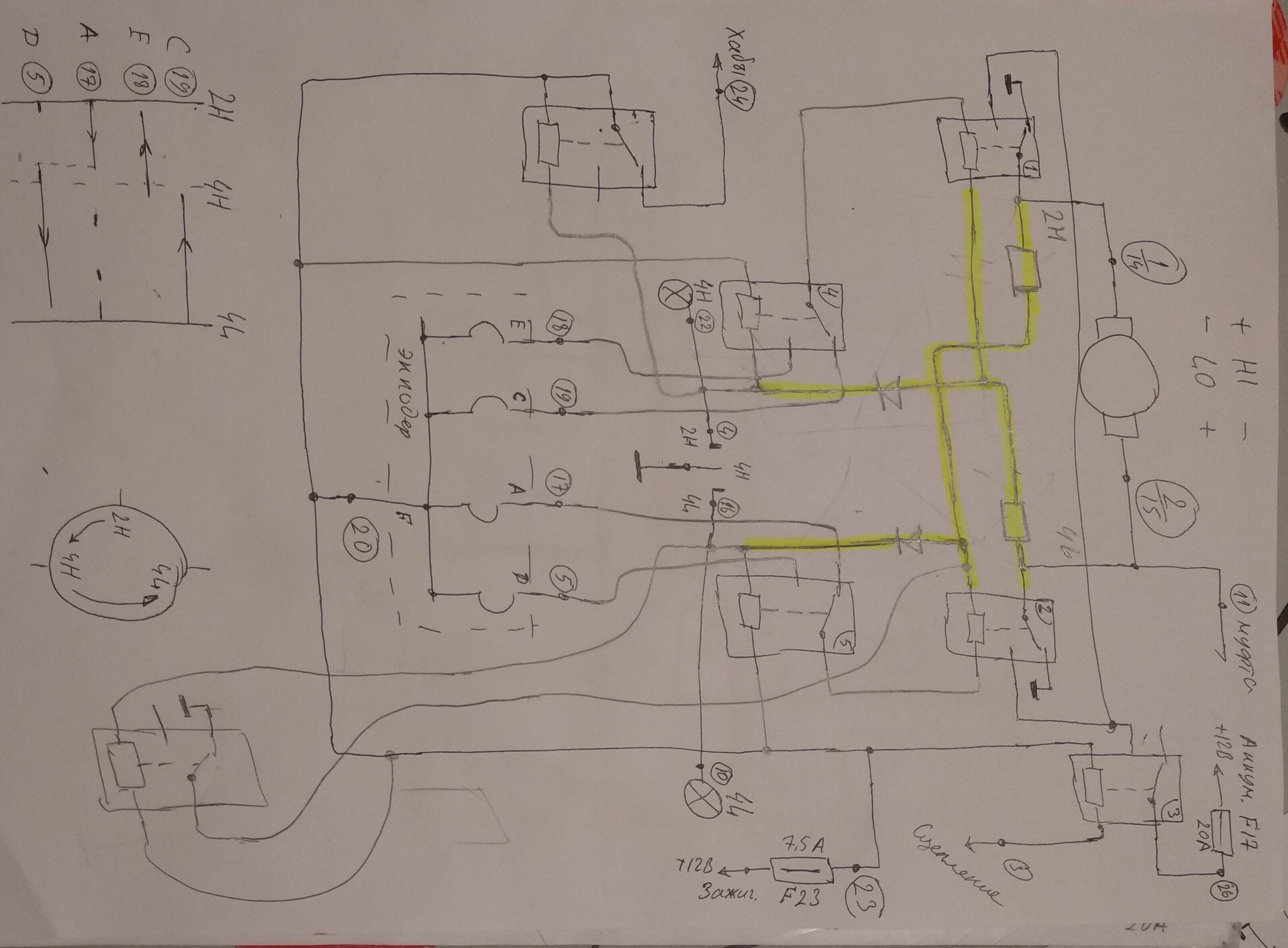

поясни пожалуйста по схеме. Вот я прикреплю следящий диск. Подпиши на дорожках свои номера, а то не очень всасываю какое реле чем включается.

Ну раз уж пошли мои рисунки, показываю, как выглядит "красиво":

[neon416]

15 часов назад, daf1971 сказал:

 Вся електронника у нас "комерциал" исполнения, а вот "индастриал" нет..ценник сооизмерим с самой машиной

Это терминология - вопрос только температурного диапазона, 0..+70, или -40..+85. И, да, все электроника у нас "индастриал".



[Pavluha_UZ]

10 часов назад, maks1978 сказал:

Просто Паша решил хайп сорвать и лайков насобирать

Он наверное не знает, что для работы на автомобиле схему в плату питания ардуины не запихнуть. Ему наверное по барабану, что юсб шнурок пихать в разьем, что гену автомобильный подключать.

Паша наверное походу даже не представляет, а в чем же отличие проги внутри атмеги от схемы обвязки ее, как минимум, по питанию, как собственно и отличие эмулятора пневмы от управления двигателем раздатки.

А ещё он атмегу обучил управлять 10 амперным движком и 4 амперной муфтой своими хилыми выходами. А че, нах реле то? Все внутри картинки нарисовано..

Ты за кого тут всех принимаешь поэт?

Никогда за лайками не бегал.

Меня даже в инстаграме нет.

И про связь ардуино с автомобильным питанием знаю, не тупее паравоза...

И твердотельные реле уже не такие дорогие, как вы думаете.

А вы ещё трамблёр с карбюратором в добавок к реле поставьте.

[maks1978]

Если не тупее паровоза, тогда обьясни зачем для  нашей простейшей схемы использовать мегу 2560? Гвоздь микроскопом забивать?

Что ты к ней подключать то собрался?

А вообще, на ардуинах этих только школьников обучать. Отрепетировать что-то на столе, не более.

Уж лучше на реле и трамблере от карбюратора, чем на таком ширпотребе. Оно понадежнее как то будет.

[Pavluha_UZ]

28 минут назад, maks1978 сказал:

Если не тупее паровоза, тогда обьясни зачем для  нашей простейшей схемы использовать мегу 2560?

Предложите другую?

Там не только пневма будет.

Датчики температуры ож и масла, давления масла, гироскоп.

На других платах просто пинов не хватит.

Ну а мега - это промежуточный вариант для тестирования. Потом будет собираться на одну плату с нормальным контроллером.

[maks1978]

Ты читать умеешь вообще?

Причём тут пневма, температура, давление и гироскоп?

Тема про бюджетное и доступное для повторения включение раздатки.

Зы, а лично для тебя посоветую вместо китайского говна для школьников обратить внимание хотя бы на PIC или AVR промышленных серий. Там правда "скетчей" готовых школьники не понаписывали еще, но то такэ

[Pavluha_UZ]

1 час назад, maks1978 сказал:

Ты читать умеешь вообще?

Причём тут пневма, температура, давление и гироскоп?

Тема про бюджетное и доступное для повторения включение раздатки.

Зы, а лично для тебя посоветую вместо китайского говна для школьников обратить внимание хотя бы на PIC или AVR промышленных серий. Там правда "скетчей" готовых школьники не понаписывали еще, но то такэ

А ты умеешь?

Сам задал вопрос, зачем Мега 2560, я ответил, а ты не понял...

[daf1971]

В 13.09.2020 в 03:34, neon416 сказал:

Ну раз уж пошли мои рисунки, показываю, как выглядит "красиво":

Андрей, а ни кто и не умаляет твои изделия - все красиво и четко. Но я выбрал другой путь - просто блок мой помер задолго до появления твоих девайсов.

[Vov76x]

21 час назад, neon416 сказал:

Ну раз уж пошли мои рисунки, показываю, как выглядит "красиво":

В самом деле круто выглядит. Даже слишком круто для машина которая ездит по бездорожью. Была бы Мазерати, я бы дибилом посчитал того кто туда поставит реле вместо микросхем. Но когда нужно быть уверенным что ты не останешься ночевать где-нибудь в грязи - то простота и ремонтопригодность приоритетней.

[Vov76x]

А в свою схему я добавил обратную связь на реле. Работает.

Но мне не нравиться когда в конечных положениях реле начинают трещать. Канешно реле работают только во время выжатого сцепления, но это порнография.

Придется вводить ещё пару реле.

[neon416]

2 часа назад, daf1971 сказал:

Андрей, а ни кто и не умоояет твои изделия - все красиво и четко. Но я выбрал другой путь - просто блок мой помер задолго до появления твоих девайсов.

Я не про пути типа твоего, любое воплощенное  собственными руками решение имеет право на жизнь. Я про "ардуинки" в системах управления компонентами автомобиля))



[maks1978]

13 часов назад, Vov76x сказал:

А в свою схему я добавил обратную связь на реле. Работает.

Скоро ты дойдешь примерно вот до этого

Потом поймешь что это все ерунда и либо купишь родной блок, либо Неона.
