Такая проблема:

Никак не могу собрать разъем с206, не совпадают цвета проводов со схемой. Сегодня решил методом прозвона найти концы переписал все, что и куда должно идти. Прозвонил три провода и... Разобрал половину машины в салоне, никак не могу найти OVPR (блок защиты от перенапряжения). По схеме он стоит в районе ручника, но по факту там только стикс и кикдаун. Машина Korando 1997 года 2.3 Бензин.



Может кто знает где достать старые схемы? И собственно найти этот клятый OVPR.

[traktorist]

В подлокотнике, рядом со Стиксом http://korandovod.ru/forum/index.php?app=galleryℑ=28443

[Otero]

Все сидушки вытащили, всю консоль разобрали. У нас и подлокотника нет =( Не нашли мы его там =(

[AndreyA100]

схемы тут

http://neon.lofis.net/SsangYong/Service_Manuals/

[neon416]

Все сидушки вытащили, всю консоль разобрали. У нас и подлокотника нет =( Не нашли мы его там =(

Теперь ищите под капотом))) Прямоугольная прозрачная или алюминиевая коробочка с круглыми штырями.

[Otero]

Нашелся около аккумулятора... Спасибо. Будем звонить концы сегодня.

[Otero]

Концы со стороны салонного соединителя собрали. Схема сильно отличается... с114 в который должны идти часть проводов от датчиков, совсем другого вида. Ищем дальше по датчикам.

[Otero]

Это жесть ребята... Есть у кого Korando 2,3 бензин в районе 1997 года или муссо тех же годов? Нужно посмотреть провода на 206, я оплачу все. Варианты кончились, спасайте =(

[Otero]

Удалось выяснить следующее:

В сторону салона:

1)Красный с синей полосой идет на вторую дырку OVPR.

2)Серый с зеленой полосой идет на 7 лапку (D) в приборную доску. Чисто визуально это указатель температуры.

3)Черный с зеленой полосой идет на замок зажигания.

4)Черный идет на четвертую дырку OVPR

5,6)Черный с белой полосой тонкий и такой же толстый. Пока концы не нашли



В сторону двигателя:

1)Красный с синей полосой идет на ДМРВ

2)Черный с фиолетовой полосой идет на датчик положения распредвала.

3)Розовый с красной полосой идет на свечи

4)Фиолетовый на стартер

5)Зеленый идет на датчик температуры

6)Коричневый и бежевый спаяны вместе не нашли, но есть предположение, что на ЭБУ.



Т.е.

Фиолетовый цепляем на черный с зеленой полосой, это стартер.

Зеленый цепляем на серый с зеленой полосой это указатель температуры охлаждающей жидкости.



Может есть какие идеи? Что куда дальше?

[AndreyA100]

Судя по имеющейся схеме.... номера контактов другие. http://212.113.105.12/xxx/Korando/combined/Korando_EWD_CEWD.pdf



Не видя твоей схемы, помочь врядли получится.

[Otero]

Судя по имеющейся схеме.... номера контактов другие. http://212.113.105.1...do_EWD_CEWD.pdf



Не видя твоей схемы, помочь врядли получится.

Номера контактов на OVPR?

[AndreyA100]

И OVPR, и C206

контакт 3 - термодатчик-показометр

контакт 4 - к конт 8 ovpr, питание катушек зажигания

контакт 5 - земля контакт 69 ECM

контакт 6 - датчик-лампа давления масла

контакт 2 - через J205, питание форсунок, конт 6 ovpr, конт 11 ECM



скорей всего и остальные не совпадают





Изменено 14 октября, 2014 пользователем AndreyA100

[Otero]

Есть смысл скинуть схему нарисованную на OVPR? Он у меня чуть отличается внешне, может и схема иначе выглядит.

[AndreyA100]

Скинь, поглядим.

Принцип врядли отлчается, так что схема скорее всего таже, а вот поножовщина может быть другая.

[AndreyA100]

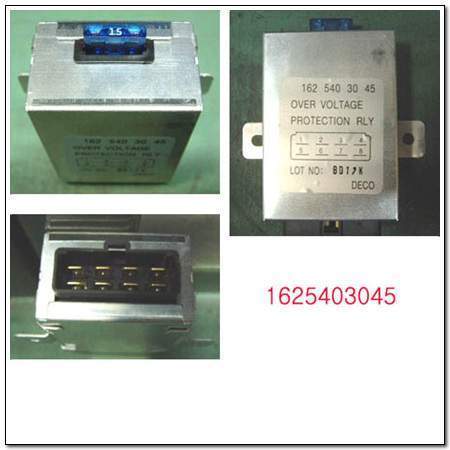

Не такое случаем?

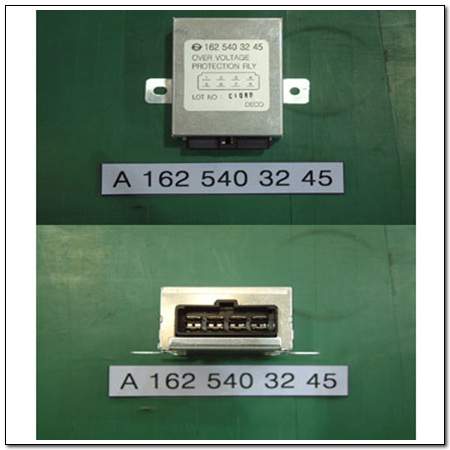

Еще вариант 7 контактов



И ышо



[Otero]

Наш 0005406745, во всяком случае выглядит именно так.

[AndreyA100]

Схему его искать надобно.

[Otero]

Нарисую после работы. Спасибо Андрей, что заморочился, что за машина такая, не как у всех =(

[Mortalle]

там побывала "нога человека".....

слежу, слежу за твоими мытарствами и не пойму - а что мешает новый жгут-то сделать?

Пробросить все на соплях чтобы всё работало, а потом по-месту аккультуритьне злоупотребляй ?



Всего то 6-10 проводов, а ты такие соловки устроил.....

[AndreyA100]

Ну если жгуты в хорошем состоянии, так чего их портить.

Лучше неспеша разобратся какой конец куда идет.

Не факт что новую проводку с нуля быстрее получится сделать.

[AndreyA100]

http://www.oldmerin....showtopic=36358

Реле перегрузки устроено таким образом. Если напряжение на аккумуляторе превысит опасный порог 15 вольт, то резко падает сопротивление стабилитрона D1. Он закорачивает опасное напряжение на массу и предохранитель F1 на корпусе реле сгорает.

Если предохранитель цел, при включении зажигания срабатывает внутренне реле relay 1, замыкаются контакты 4 и 3 этого реле и напряжение аккумулятора поступает на вывод 87 реле перенапряжения, и с него на мозги









Изменено 15 октября, 2014 пользователем AndreyA100

[AndreyA100]

Вот эта больше похожа на нашу. Внутри аж три реле.



И статейка познавательная

http://motor.geocities.jp/santiago8888/Benzbun/OVP_RelayRenew.htm



[Otero]

Точно та схема, еще узнал, что бежевый провод от разъема идет на 66 ножку ЭБУ

[AndreyA100]

"Та" - это которая ?

Я их тут уже целую пачку выложил.

Если "Та" в посте #22, то эта релюха как раз в той схеме ссылку на которую я давал.



нога 66 - выход на форсунку (в имеющейся у меня схеме), что-то тут "не так"...





PS: цвета проводов ни о чем не говорят.

Изменено 16 октября, 2014 пользователем AndreyA100

[AndreyA100]

Нашел похоже твою схему,

смотри HFM 2.3, похоже у тебя так должно быть



https://yadi.sk/d/hCFSiHiD3Lv8G
